1. 设计概述

本设计方案旨在构建一套高可用、低延迟、全可视的混合云网络架构。基于犀思云融合网络（FusionWAN），采用“三层云网络”设计：

1. 接入层（Last Mile）：IDC 至犀思云 POP 点，采用 “物理专线（主）+ SD-WAN 互联网（备）” 异构双链路，实现成本与可靠性的最佳平衡。
2. 骨干层（Backbone）：犀思云全球骨干网内部，通过多 PE 节点互联，提供 SLA 保障的私有传输通道。
3. 云端层：犀思云 POP 点至阿里云，采用 “双线专线双活” 模式，消除云端单点故障，实现真正的端到端冗余。

核心价值主张：

• 高可靠性：从 IDC 到 VPC，无任何单点故障（SPOF）。即使物理专线中断，业务无感知切换；即使云端单条专线故障，流量自动负载均衡。
• 智能选路：动态路径选择，确保关键业务始终运行在最优链路上。
• 统一运维：单一控制台管理全网拓扑、质量监控、策略下发，告别多厂商扯皮。

2. 逻辑拓扑架构

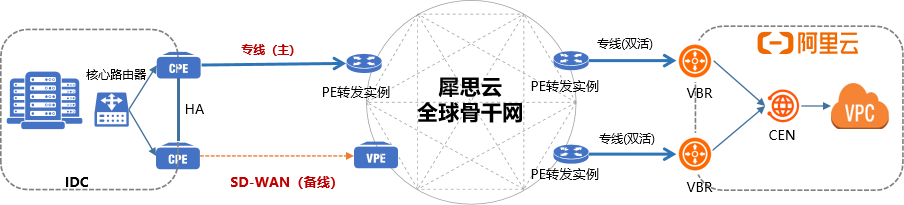

2.1 总体架构图解

2.2 组件角色与功能定义

层级	组件	角色定位	关键协议/功能	设计约束
接入层	核心路由器	本地路由决策中心	eBGP, BFD	需支持与犀思云 CPE 建立邻居，不直接参与广域网选路。
	犀思云 CPE	智能边缘网关	IPsec/GRE, Overlay BGP, QoS, Link Health Probe	同时纳管物理专线和互联网线路，执行主备切换逻辑。双 CEP 做 HA，实现设备自动切换。
骨干层	PE 节点 / VPE	流量汇聚与转发	MPLS/SRv6, Segment Routing	犀思云全球分布式部署，提供低延迟、高带宽的私有传输。
	SDN 控制器	网络大脑	Telemetry, Path Computation, Policy Enforcement	实时监控全网链路质量，动态调整路由策略。
云端层	阿里云 VBR x2	云端接入点	BGP over Direct Connect	两个独立 VBR 实例，分别连接不同 PE 节点，构成双活。
	阿里云 CEN	云端路由枢纽	Route Table, Route Map	接收来自两个 VBR 的路由，进行负载分担或主备优选。

3. 寻址与网络规划

为确保路由可达性并避免冲突，必须严格遵循以下地址规划原则。所有网段不得重叠。

3.1 互联地址规划

链路类型	位置	接口描述	建议网段 (CIDR)	备注
IDC 内联	Core <-> CPE	LAN Interface	192.168.100.0/30	用于 BGP 邻居建立
	Core <-> FW	LAN Interface	192.168.101.0/30	用于主链路直连（可选）
最后一公里	CPE WAN1 (专线)	To Xisys POP	DHCP / Static Public IP	由犀思云分配或客户自配
	CPE WAN2 (公网)	To Internet	DHCP / Static Public IP	需固定公网 IP 以简化 ACL
骨干网隧道	CPE <-> VPE	Tunnel Interface	10.255.0.0/30(示例)	犀思云控制器自动分配 Link-Local 地址
云端接入	PE-B1 <-> VBR1	Cloud Interconnect	10.255.1.0/30	阿里云侧通常为 .1
	PE-B2 <-> VBR2	Cloud Interconnect	10.255.2.0/30	阿里云侧通常为 .1

3.2 业务网段规划

区域	业务网段示例	通告方式	备注
本地 IDC	10.10.0.0/16(DB/App)	由 CPE 通过 BGP 通告至骨干网	需在犀思云控制台配置“本地网段”
阿里云 VPC	172.16.0.0/16	由 VBR 通过 BGP 通告至 CEN，再下传至骨干网	云端需配置路由发布策略

3.3 MTU 与 MSS 规划

由于存在多层封装（IPsec + GRE + VXLAN 等），必须精确计算 MTU。

• 物理接口 MTU: 1500 Bytes (标准以太网)
• 犀思云隧道接口 MTU: 1400 Bytes (控制器自动下发)
• TCP MSS Clamping:
• 在 Core Router 连接 CPE 的接口配置：tcp mss adjust 1360
• • 在 犀思云 CPE 的 LAN 侧接口配置：tcp mss adjust 1360
• 目的: 防止因分片导致的性能下降或连接失败。

4. 路由策略与控制平面设计

本方案采用 分层路由控制 模型：

• 第一层（IDC 内部）：Core Router 与犀思云 CPE 之间运行 eBGP/iBGP，仅交换业务网段路由。
• 第二层（广域网）：犀思云控制器基于全局视图，智能计算最优路径，并下发至各 PE/CPE 节点。
• 第三层（云端内部）：阿里云 CEN 作为路由反射器，接收来自两个 VBR 的路由，并根据策略进行负载分担或主备优选。

4.1 去程流量 (IDC -> Cloud) 选路逻辑

4.1.1 最后一公里选路 (CPE 决策)

机制: 犀思云 CPE 实时探测两条 WAN 链路的质量（延迟、丢包、抖动）。
策略:

• 正常状态: 优先使用 物理专线（标记为 Primary，Metric=10）。
• 故障状态: 当专线质量低于阈值（如丢包 >5% 或延迟 >100ms），自动切换至 SD-WAN 互联网链路（标记为 Backup，Metric=20）。
• 恢复状态: 专线质量恢复后，自动回切（可配置延迟回切避免震荡）。

实现: 此逻辑完全由犀思云控制器自动执行，无需客户在 Core Router 上配置复杂策略。

4.1.2 骨干网及云端选路 (控制器决策)

机制: 流量进入犀思云骨干网后，控制器根据目的地（阿里云 Region）和当前网络拥塞情况，选择最优 PE 出口。
云端双活处理:

• 犀思云两个 PE 节点（B1, B2）均向阿里云 VBR 通告相同的 IDC 网段 (10.10.0.0/16)。
• 在阿里云侧，可通过 AS-Path Prepend 或 Local Preference 控制哪个 VBR 优先被选中（如果需要非对称负载）。
• 推荐做法: 让阿里云 CEN 自动进行 ECMP（等价多路径）负载分担，最大化利用两条专线带宽。

4.2 回程流量 (Cloud -> IDC) 选路逻辑

4.2.1 云端路由策略 (CEN 决策)

目标: 确保回程流量也遵循“专线优先”的原则，避免非对称路由。

实现:

• 在阿里云 CEN 中，为从 VBR1 和 VBR2 学到的路由设置不同的 优先级。
• 例如：VBR1 (对应 PE-B1) 设置为高优，VBR2 (对应 PE-B2) 设置为低优。
• 更精细的做法是：在犀思云侧，当主用专线活跃时，只通过 PE-B1 通告路由；当主用专线故障时，才通过 PE-B2 通告路由（需控制器联动）。
• 简化方案: 依赖阿里云 CEN 的默认行为——如果两条路由属性相同，则自动做 ECMP。这通常是可以接受的，因为两条都是高质量专线。

4.2.2 最后一公里回程 (CPE 决策)

• 机制: 与去程一致，CPE 根据当前活跃的 WAN 链路接收流量。
• 关键点: 由于主备切换发生在 CPE 层面，对于阿里云和骨干网而言，下一跳始终是犀思云的 PE 节点，因此回程路由无需频繁变更，保证了稳定性。

4.3 故障检测与收敛 (Failure Detection & Convergence)

BFD (Bidirectional Forwarding Detection):

• 在 Core Router <-> 犀思云 CPE 之间启用 BFD，检测时间 < 300ms。
• 在 犀思云 CPE <-> 云端 VPE 之间，由犀思云内置机制实现毫秒级探测。
• 在 阿里云 VBR <-> 犀思云 PE 之间，启用 BGP BFD（若阿里云支持）。

收敛时间:

• 最后一公里切换：< 1 秒（犀思云智能切换）。
• 骨干网重路由：< 500ms（SDN 快速收敛）。
• 云端双活切换：< 1 秒（BGP + BFD）。
• 端到端 RTO: < 2 秒，满足绝大多数金融、ERP 系统要求。

5. 关键技术对比：传统方案 vs. 犀思云三层架构

维度	传统自建方案 (多厂商拼凑)	犀思云三层云网络方案	技术优势解读
架构复杂度	高：需协调专线运营商、IPsec 设备、云厂商三方配置。	低：单一平台统一管理，自动化部署。	减少人为错误，缩短交付周期 70%。
高可用性	中：依赖本地路由器 BFD+BGP，切换慢且易出错。	极高：端到端智能感知，毫秒级切换，无单点故障。	真正实现“永远在线”，SLA 可达 99.99%。
路由控制	复杂：需在多个设备上手工配置 Route-Map、Prepend 等。	智能：基于应用和链路质量的动态选路，策略可视化。	从“静态配置”升级为“动态优化”，提升用户体验。
运维可视性	黑盒：无法看到公网链路质量，排障困难。	全透视镜：端到端质量热力图，智能根因分析。	变“被动救火”为“主动预防”，MTTR 降低 80%。
成本效益	高：专线成本高，且需额外购买 SD-WAN 许可证。	优：按需订阅，弹性带宽，复用现有互联网线路。	TCO（总拥有成本）降低 30%-50%。

6. 风险评估与缓解措施

风险点	描述	缓解措施
路由环路	云端路由经一个 VBR 传入，又从另一个 VBR 传出，形成环路。	1. 在阿里云 CEN 配置路由过滤，禁止将学习到的 IDC 路由再次通告回 VBR。2. 启用 BGP AS-Path 检查。
MTU 黑洞	多层封装导致大包丢弃。	1. 严格执行 MTU/MSS 规划。2. 上线前进行 ping -f -l 大包测试。3. 犀思云控制器自动协商隧道 MTU。
公网抖动影响备用链路	极端情况下，互联网链路不可用。	1. 双运营商接入: CPE 配置双 WAN 口，分别接入电信/联通。2. 设置质量阈值，劣化时自动降级而非强行切换。
云端单 VBR 故障	一条云专线中断。	双活架构天然免疫：另一条专线立即接管全部流量，业务无感知。
控制器依赖	犀思云控制器宕机导致无法切换。	1. 控制器集群部署，高可用架构。2. CPE 设备具备本地决策能力，在失联时仍可基于预设策略切换。

7. 实施验证清单

在割接上线前，高级网络工程师需完成以下验证：

1. 连通性测试:

• IDC 到阿里云 VPC 双向 Ping 通（小包 & 大包）。
• 验证主备链路均可独立承载业务流量。

2. 路由表检查:

• Core Router 路由表中，云网段下一跳指向犀思云 CPE。
• 阿里云 CEN 路由表中，IDC 网段通过两个 VBR 学习到（ECMP 或主备）。

3. 故障切换演练 (必须执行):

• 模拟专线故障: 拔掉 CPE 专线 WAN 口。

*   计时：记录业务恢复时间（目标 < 2s）。
 *   验证：Traceroute 确认路径已切换至互联网。

• 模拟云端单线故障: 在阿里云控制台禁用一个 VBR。

*   验证：流量自动切换到另一条专线，无丢包或极少丢包。

• 恢复测试: 恢复故障链路，确认流量自动回切，无震荡。

4. 可视化验证:

• 登录犀思云控制台，确认能看到实时的链路质量图表和拓扑状态。
• 模拟丢包/延迟，确认控制器产生相应告警并记录事件。

8. 总结与可扩展性

本方案通过构建“最后一公里异构双轨 + 骨干网双活”的三层架构，从工程实践角度解决了传统混合云网络在故障域隔离、路由收敛确定性、以及运维可观测性方面的核心痛点。

对于架构师与技术决策者而言，该设计的核心价值在于：

1. 确定性的 SLA 保障：

通过将不可控的公共互联网（作为备用）与受控的物理专线/私有骨干网（作为主用）进行逻辑解耦，并利用犀思云控制器的实时质量探测实现毫秒级切换，我们将网络可用性从“尽力而为”提升到了可量化、可承诺的工程级别。
2. 架构的弹性与解耦：

该设计实现了控制平面与数据平面的分离，以及接入层与核心层的解耦。

• 横向扩展：未来新增分支机构或多云节点（华为云/腾讯云/火山云/AWS/Azure）时，只需部署边缘 CPE 并注册至控制器，无需重构核心路由策略。
• 纵向演进：当业务流量模型发生变化（如从南北向为主转为东西向互联），可通过软件定义策略动态调整路径，无需硬件割接。

3. 运维范式的转变：

从传统的“基于设备 CLI 的配置驱动”转变为“基于业务意图的策略驱动”。端到端的可视化遥测数据（延迟、丢包、抖动）让网络状态从“黑盒”变为“白盒”，显著降低了平均故障修复时间（MTTR），使网络团队能将精力从底层连通性维护转移到上层业务体验优化。

技术建议：

建议在实施阶段，重点关注 BFD 参数调优与 MSS 分片策略的落地验证，并在生产环境建立基线性能指标。此架构不仅满足了当前高可用上云的刚需，更为未来构建全球一张网及支持实时性敏感业务（如 VoIP、视频协作、数据库同步）奠定了坚实的底层传输基础。

---
