一、背景与目标

本文面向全国性连锁企业智能仓储系统建设需求，其业务拓扑包含 2 个核心仓（CDC） 和 数十个区域分支仓（RDC），均需接入统一的云上智能仓储管理平台（以下简称“云平台”），部署于华为云。

系统采用“云-边-端”三层架构：

• 端层：AGV、机械臂、RFID 读写器、AI 摄像头、温湿度传感器等 IoT 设备；
• 边缘层：部署于各仓库本地的边缘计算节点（Edge Node），运行 WMS/WCS 子系统、AI 推理引擎、数据缓存与预处理模块；
• 云层：部署于华为云的中心平台，负责全局库存视图、任务调度策略、模型训练、数字孪生可视化及跨仓协同逻辑。

本文重点阐述 基于犀思云 FusionWAN 平台的云边网络架构设计、安全机制、QoS 保障及标准化部署流程，确保系统在高并发、低延迟、高可靠前提下稳定运行。

二、业务负载与流量特征分析

智能仓储系统的网络流量具有多层级、非对称、多优先级的特征。根据控制闭环的物理边界，流量可分为 云 ↔ 边缘（广域网）与 边缘 ↔ 端（本地局域网）两类，主要介绍 云 ↔ 边缘（广域网）。

云 ↔ 边缘（WAN 流量）

此段流量承载高层业务协同与状态同步，不参与实时设备控制。

上行流量（边缘 → 云）：

• 库存流水与作业日志：结构化 JSON，KB 级，频率 1–10 Hz/仓；
• 设备健康状态：AGV 电量、机械臂故障码等，高频上报（1 Hz），单条 <1 KB；
• AI 分析结果：如“货架缺货告警”、“包裹破损识别”，事件驱动，带轻量元数据；
• 视频摘要片段：仅在异常触发时上传 H.265 编码片段（MB–GB 级），限速传输。

下行流量（云 → 边缘）：

• 高层作业任务：如“执行订单 #ORD-789 的拣选任务，目标 SKU: A123，数量: 5”；
• 跨仓调拨指令：如“从 CDC-A 向 RDC-B 调拨 100 件 SKU-B456”；
• AI 模型更新包：增量模型 Delta Patch（<50 MB），签名验证后部署；
• 全局策略配置：WMS 规则、QoS 策略、安全策略等。

关键性能指标 (KPI)：

核心仓： 带宽 50-100Mbps，云边延迟 <50ms，可用性 99.99% 。

分支仓： 带宽 5-20Mbps，云边延迟 <100ms，可用性 99.9% 。

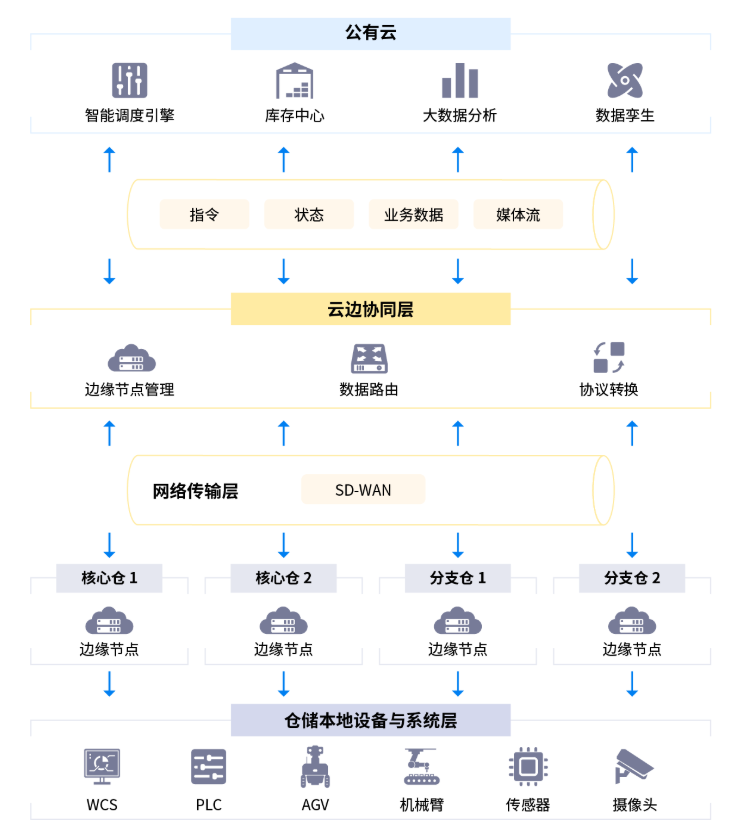

数据交互全景图

三、网络拓扑与解决方案设计

3.1 整体架构：FusionWAN + vCPE

本方案采用 犀思云 FusionWAN SD-WAN 服务 作为统一网络控制平面，结合部署于华为云的 虚拟 CPE（vCPE） 实例，构建覆盖全国仓库的加密 overlay 网络。

• 云端枢纽：
• 在华为云 Region 内部署 vCPE 实例，作为各仓库至云平台的网络出口；
• 所有 vCPE 自动注册至 犀思云 FusionWAN 控制器，形成星型或全互联拓扑。
• 站点部署：
• CDC：部署 双 vCPE 实例（主备），接入多链路（专线 + Internet），启用 BFD 快速切换；
• RDC：部署 双 vCPE 实例（主备），通过普通 Internet 链路自动建立加密隧道至 FusionWAN 控制器，实现零配置上线。

✅ 优势：新增 RDC 仅需在 FusionWAN 平台下发策略，vCPE 自动拉取配置并建链，无需修改现有网络。

3.2 vCPE 部署流程（华为云 + 犀思云）

为确保全国节点部署一致性，所有 vCPE 均按以下流程创建：

步骤 1：镜像准备

• 确认华为云账号已接收 犀思云共享镜像 vcpe-crypto-prod-bios-x.x.x；
• 入口：华为云 ECM 控制台。

步骤 2：实例创建

• 规格：c6.large.2 或更高（2 vCPU / 4 GB RAM）；
• 网络：
• 分配 弹性公网 IP（EIP）；
• 创建 业务子网（如 172.16.1.0/24）与 SD-WAN 子网（如 172.16.255.0/24）；

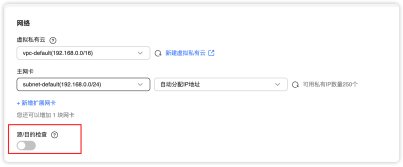

• 关闭网卡源/目的检查（关键！否则无法转发跨子网流量）；
• 凭证：任意填写（实际认证由 ESN 绑定控制）。

步骤 3：激活绑定

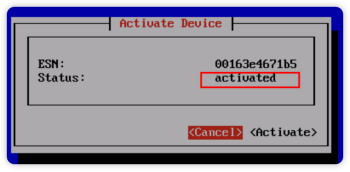

• 通过 VNC 连接 实例，将光标移至 Active 菜单并回车；
• 待犀思云同事将该 vCPE 的 ESN（设备序列号） 录入 FusionWAN 平台后，状态变为 Activated，表示设备已注册。

步骤 4：路由发布

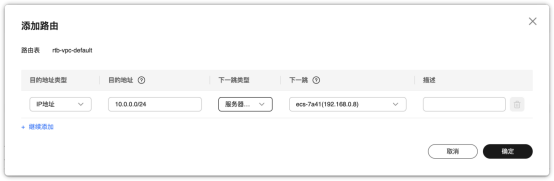

• 在 华为云 VPC 控制台 → 路由表中，添加自定义路由：
• 目标网段：其他站点网段（如 10.0.0.0/24）；
• 下一跳类型：云服务器；
• 下一跳：本 vCPE 内网 IP（如 172.16.1.10）。
• 此路由由 FusionWAN 自动学习并分发至全网，实现跨仓互通。

3.3 安全与合规

• 全链路加密：vCPE 与 FusionWAN 控制器间建立加密隧道；
• 网络隔离：各仓库分配独立 VPC，通过 FusionWAN 业务流分组 实现逻辑隔离；
• 合规：满足等保 2.0 三级要求，支持流量审计与日志留存。

3.4 智能 QoS 与流量调度

• 业务流识别：FusionWAN 支持按 源/目的 IP + 端口 自动识别业务类型（如 AGV 控制端口 50051）；
• 优先级标记：

业务类型	DSCP	FusionWAN 策略
AGV 调度指令	EF	最高优先级，带宽保障
库存流水	AF21	中优先级
视频摘要	BE	限速 + 闲时传输

• 带宽控制：在 FusionWAN 策略中为视频流配置 最大带宽上限（如 5 Mbps），避免拥塞核心业务。

---

四、运维与监控：基于 FusionWAN 平台

4.1 统一策略中心

• 所有路由、ACL、QoS 策略在 FusionWAN 控制台 配置；
• 策略变更 全网秒级生效，无需逐点登录设备。

4.2 可视化运维

• 通过 FusionWAN SaaS 平台 实现：
• 全国仓库拓扑可视化；
• 实时链路质量（延迟/抖动/丢包）监控；
• vCPE 在线状态与资源使用率。

4.3 流量分析（核心能力）

FusionWAN 提供 分钟级（最小 15 秒）流量分析能力，支持以下运维场景：

• 全网流量一图掌控：

图形化展示各链路带宽使用趋势，异常流量形成“水花”即时可见。

• 一键下钻溯源：

点击异常时间点，自动跳转至 5 分钟详细分析视图，展示：

• 源/目的 IP；
• 端口号；
• 协议类型；
• 流量变化曲线。
• 业务流归类分析：

支持自定义 业务组（如“AGV 控制流”、“视频同步流”），构建“业务流量账本”，支撑成本分摊与优化决策。

• 真实场景示例：

某智慧养殖客户发现核心链路拥塞，通过 FusionWAN 流量图定位到某监控服务器占用了 80% 带宽（高清视频同步），随即调整策略，几分钟内恢复业务，全程无需抓包或改配置。

• 部署特性：
• 零侵扰：流量采集基于交换设备底层，不改变现有网络结构；
• 原生兼容：无需部署探针，不影响数据转发性能。

关于流量分析详细功能参考告别黑盒网络，运维的“AI”助手——流量分析 - 犀思云

五、总结

本方案通过 犀思云 FusionWAN 平台 + vCPE，实现了智能仓储系统在全国范围内的 快速开通、安全互联、智能调度与深度可观测。

FusionWAN 的 分钟级流量分析、业务流归类、一键溯源 能力，解决了传统“黑盒网络”下问题难定位、责任难划分的痛点，为大规模边缘节点提供了可运维、可优化的网络基础设施。
